設備紹介EQUIPMENT

蓄積された経験と智恵、
そしてプロの仕事に応える、充実した設備があるからこそ。

加工種目のご紹介

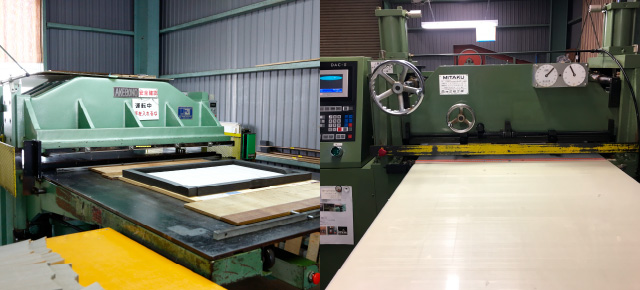

  • プレス加工
    型を作成し、加圧によって希望の形状に打ち抜く加工です。
    連続プレスや大型プレスなど
    製品によって設備の使い分けを行います。

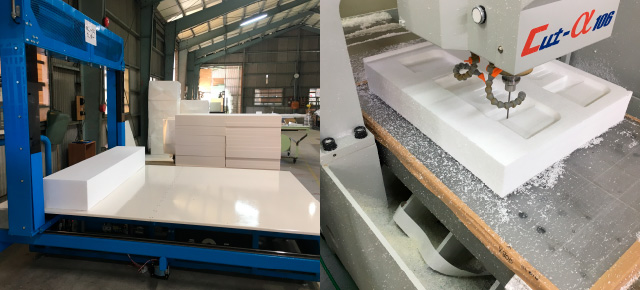

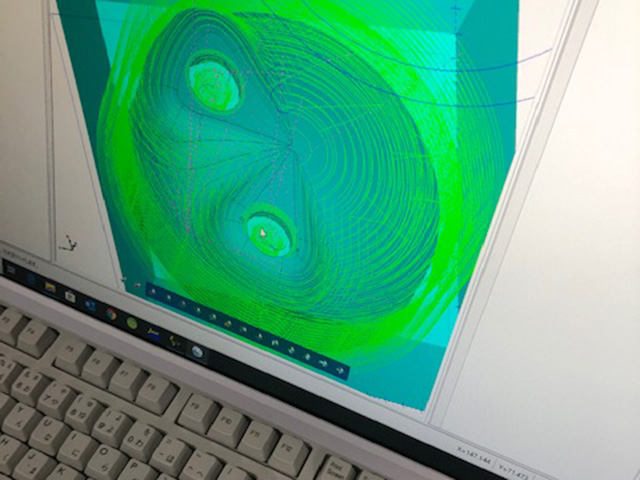

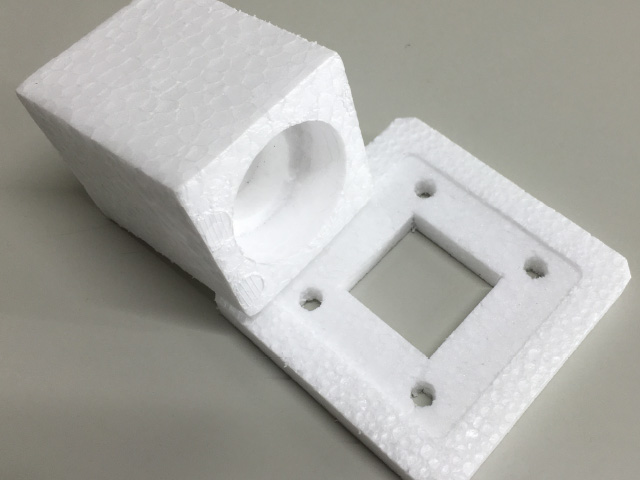

  • NC・切削加工
    CADデータを基にしてドリルや熱線・ワイヤーを用いて
    2D・3D形状加工を行います。
  • 裁断加工
    大きいものから小さいもの、ブロック品や帯状の薄物まで
    幅広い加工ができます。
    データ通りの加工もでき、高精度に仕上げることができます。

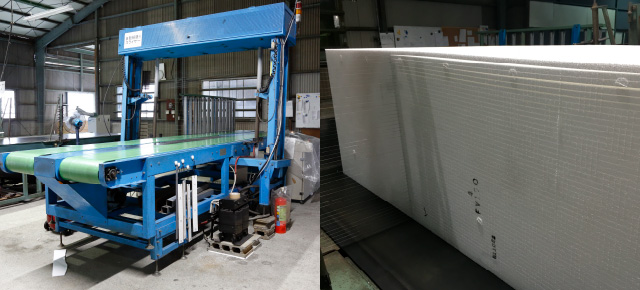

  • 熱線加工
    ブロック原反を板状にカットしたり、
    様々な形状に切り抜いたりすることができます。
    発泡スチロールではもっとも一般的な加工方法です。

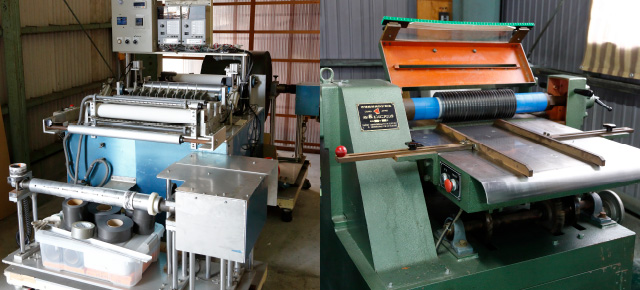

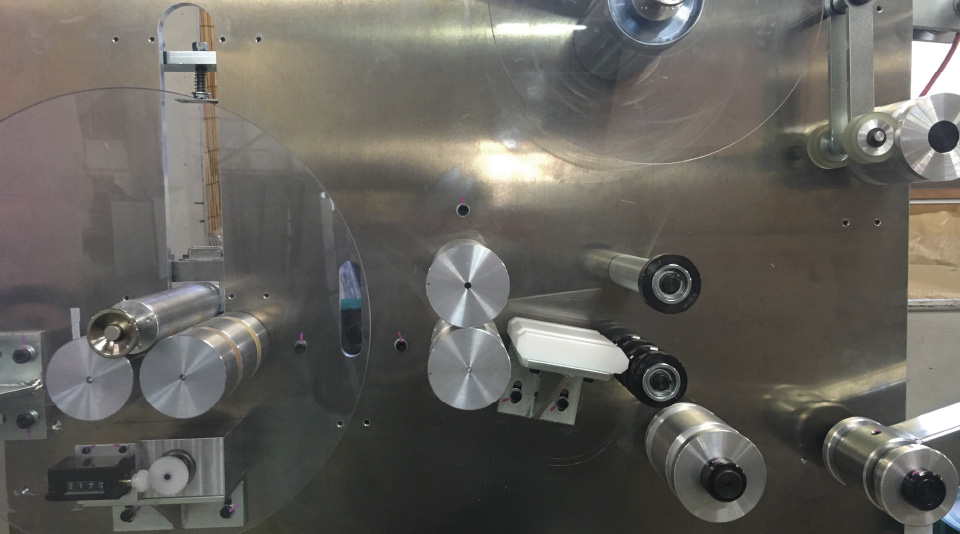

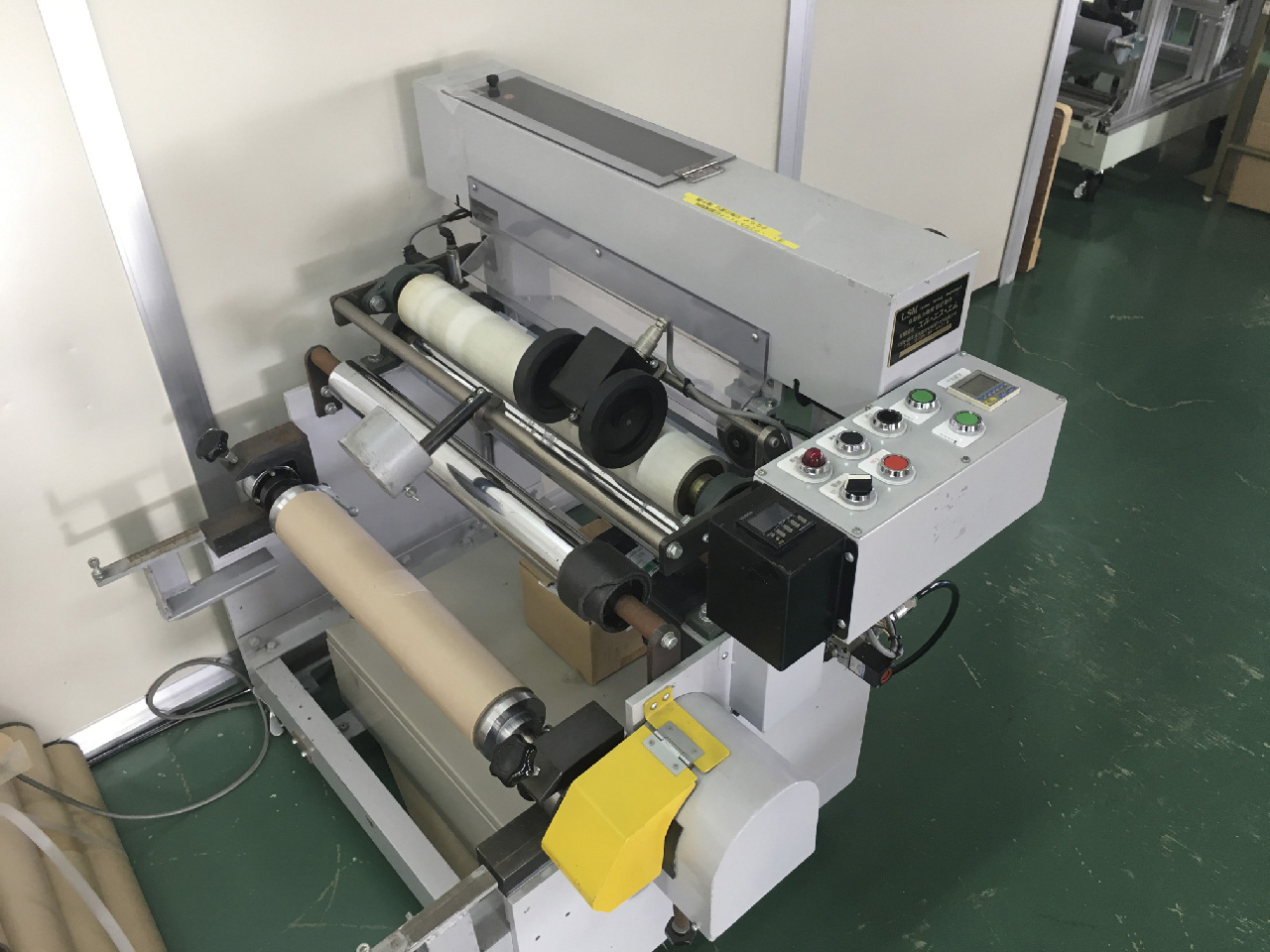

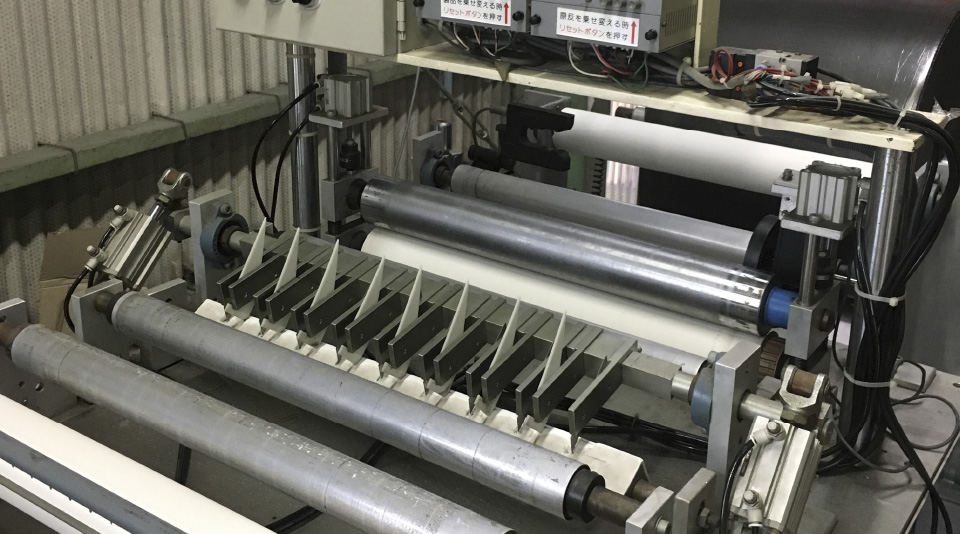

  • スリット加工
    長尺シート（原反）を一定の幅で連続裁断してロールやリールに
    巻取る加工です。発泡品以外にも、フィルムや不織布など
    用途に応じたサイズに加工できます。

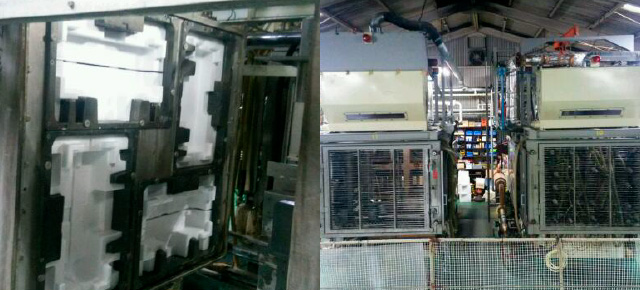

  • 成形加工
    原料を金型へ充填してお好みの形状へ成形を行います。
    PS用の成型から特種なPE・PPなどの
    発泡品を制作する事も可能です。
  • 粘着加工
    塗工機による製品へ直接糊を吹き付けたり、
    両面テープなどを貼り合せる事による粘着付の素材へ
    加工を行う事が出来ます。

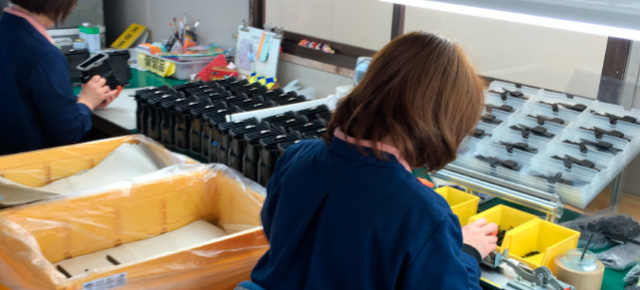

  • アッセンブリ（組み立て）
    人の手により組み立てを行います。
    （約60名　※内職・外部委託含む）
  • その他
    ラミネート・熱融着・印刷等様々な加工との
    組み合わせを行っております。

加工機のご紹介

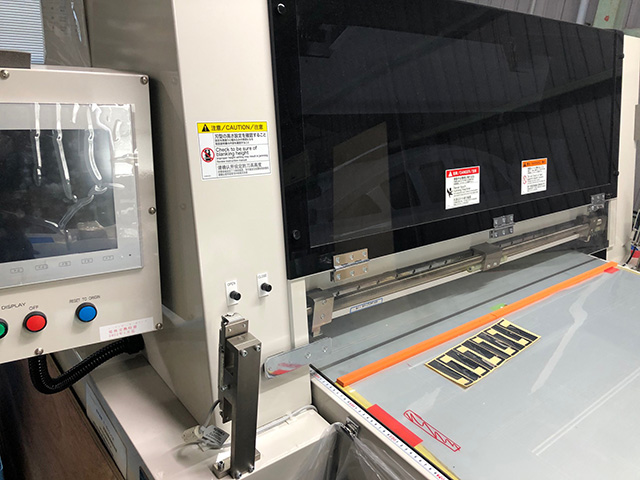

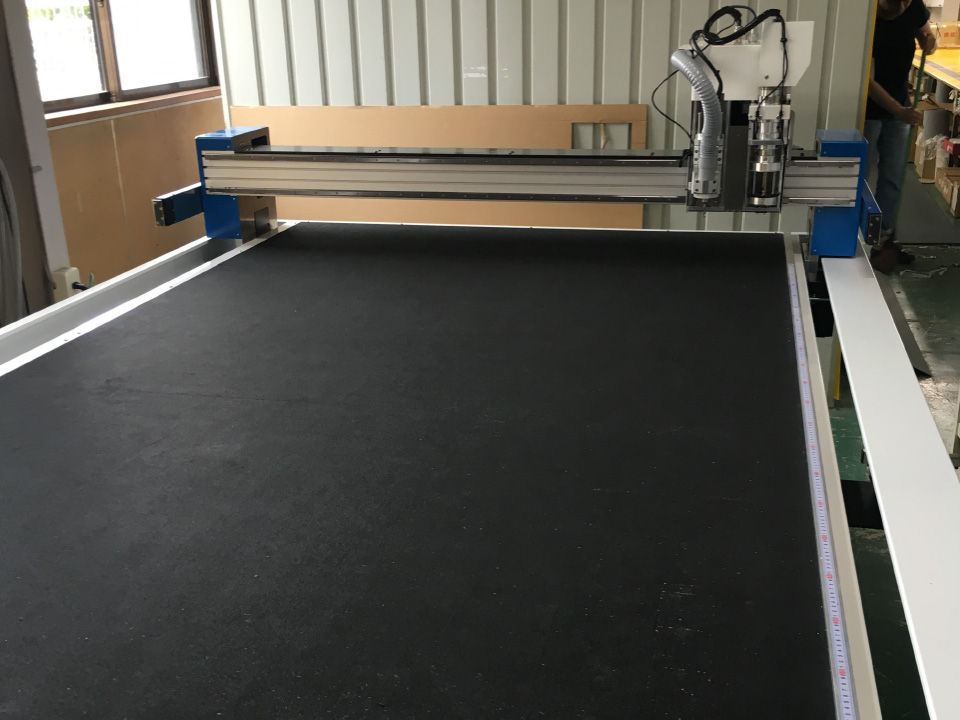

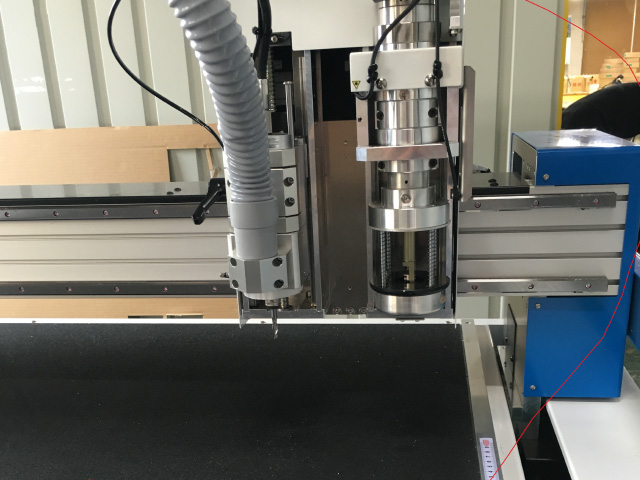

  • 平版カッティングマシン
    業界最高水準オリジナルスペックのカッティングマシンにて、最大厚み100mmのフォーム材から低倍発泡品の加工を全自動で行います。ルーターヘッドとの併用により、従来では2段階での加工を1度で行い、2.5Dの複雑な形状にも対応致します。
    SPEC
    ヘッド
    レシプロ／ルーター
    最大スピード
    1000mm
    位置決め精度
    0.1mm
    最大厚み
    100mm
    最大サイズ
    1000mm×2000mm

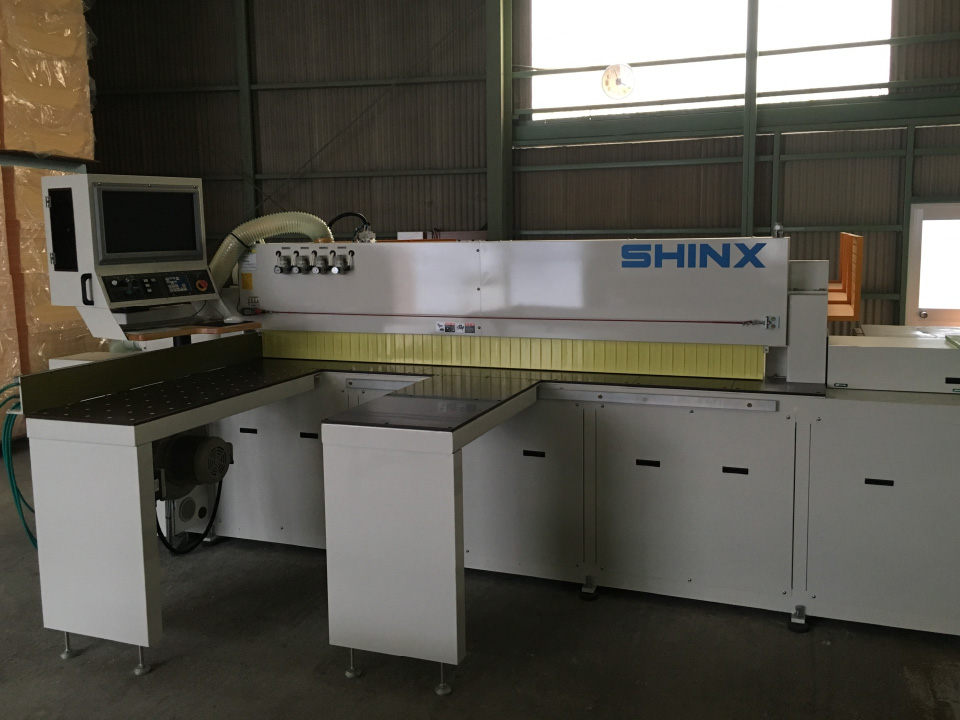

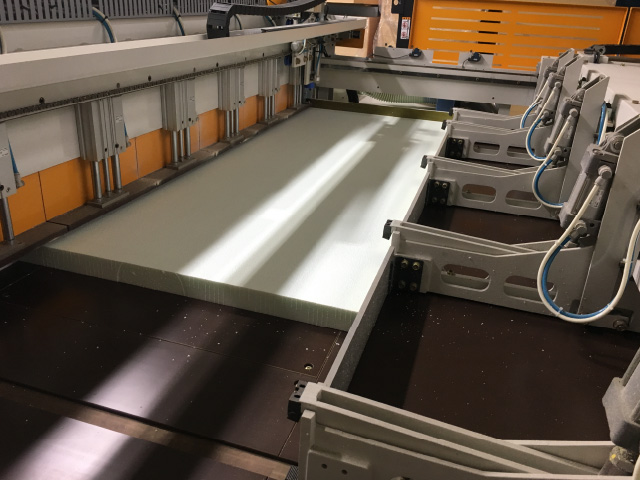

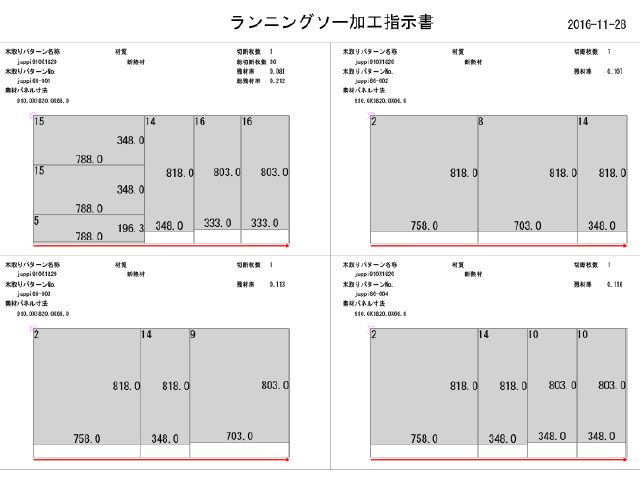

  • 全自動丸刃ランニングソー
    特種大判サイズから樹脂板のような硬度の高い物まで専用刃でイージーカット。専用システムとの連動により楽々加工、歩留まりロスゼロでの加工でコスト低減を可能にした自動ランニングソーです。
    SPEC
    刃
    樹脂特殊刃／ケビキ鋸
    鋸台送り速度
    100m/min（Max）
    定規送り速度
    80m/min（Max）
    最大厚み
    100mm
    最大サイズ
    2400mm×2400mm

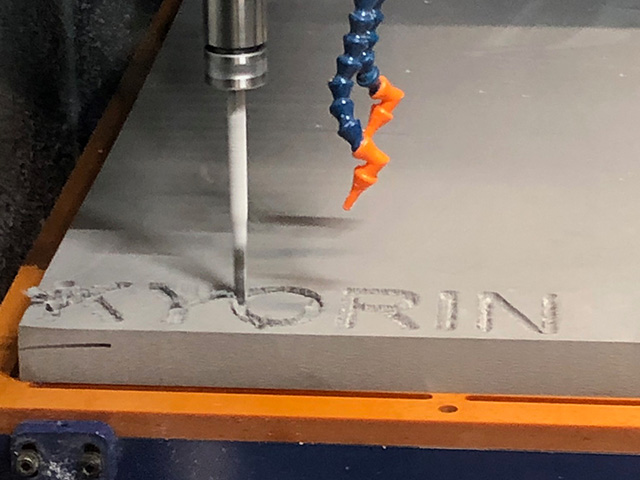

  • 3軸 NCルーターマシン
    Z軸のコラムを特殊へサイズへアップした、ルーターマシンです。Z軸のコラムをオリジナルへ改造し最大厚みを大きくすることにより、貼り合わせ等をせずに3D形状一体製品の作成が可能となり、AI輪郭制御により、従来のルーターマシンよりも滑らかな断面で多素材の加工を行う事ができます。
    SPEC
    切削工具数
    8本
    切削速度
    20000(40000mm)/min（Max）
    位置決め精度
    ±0.01/500
    最大厚み
    500mm
    最大サイズ
    1300mm×1300mm

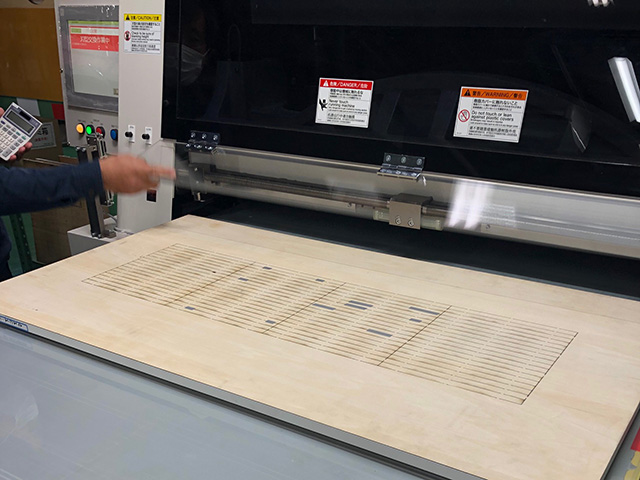

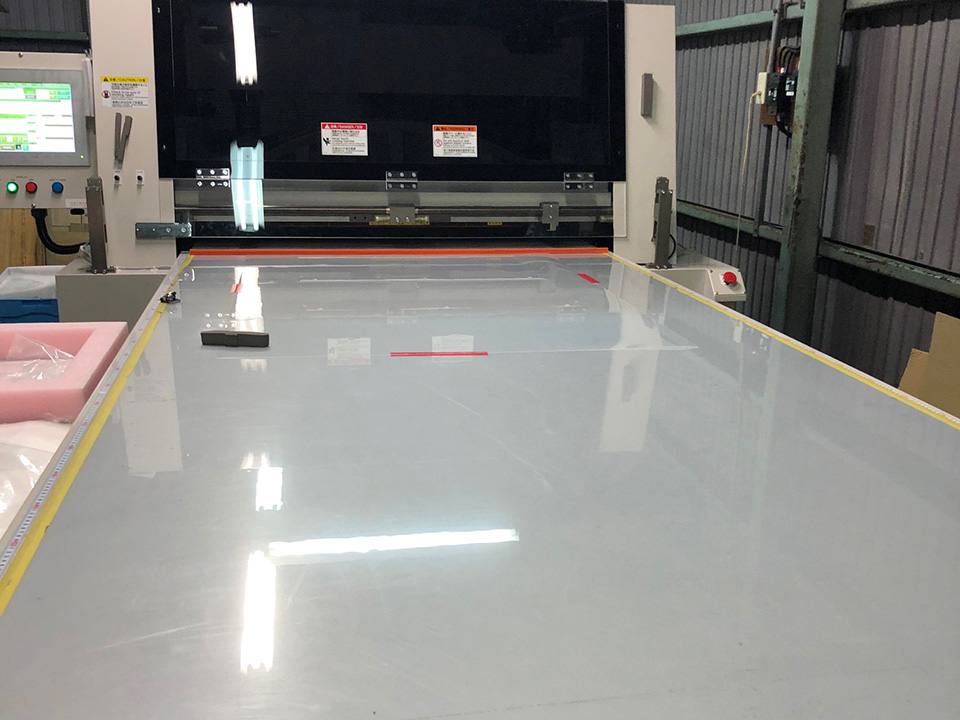

  • 大型自動ハーフプレス機
    高速で大型部品の連続抜き加工に最適な設備です。下死点減速機能により切断面の品質を向上し、加工高さは0.01㎜単位での設定が可能な為、多種多様な素材に適した設定を行えます。また一般的な単板サイズの材料をそのままセットすることが可能で、前段階で断裁を行わず加工することが可能となります。
    SPEC
    最大型抜面積
    1100mm×600mm
    最大材料長
    2000mm
    ストローク
    50mm
    最大加圧力
    60ton
    最大型抜速度
    100spm

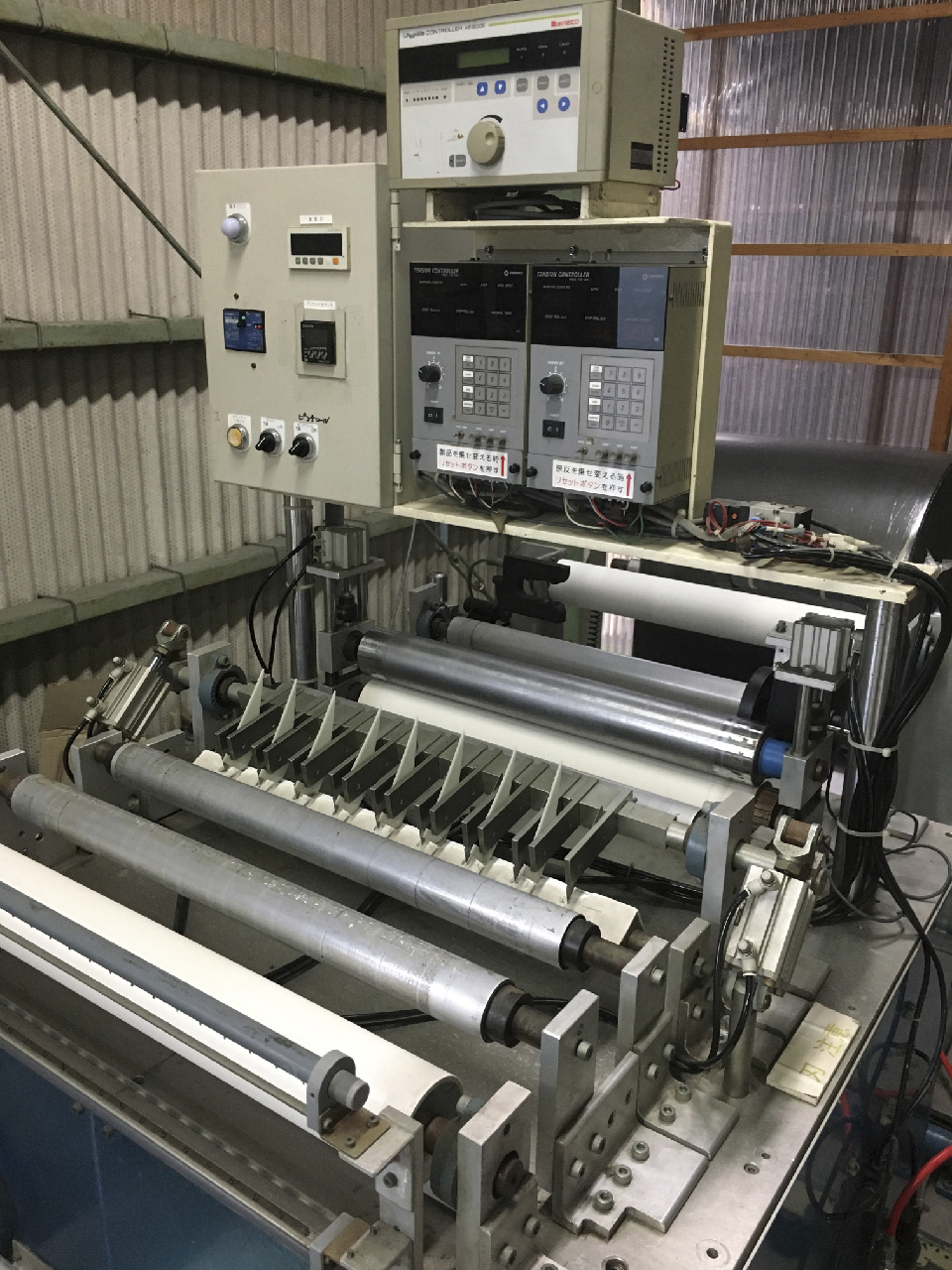

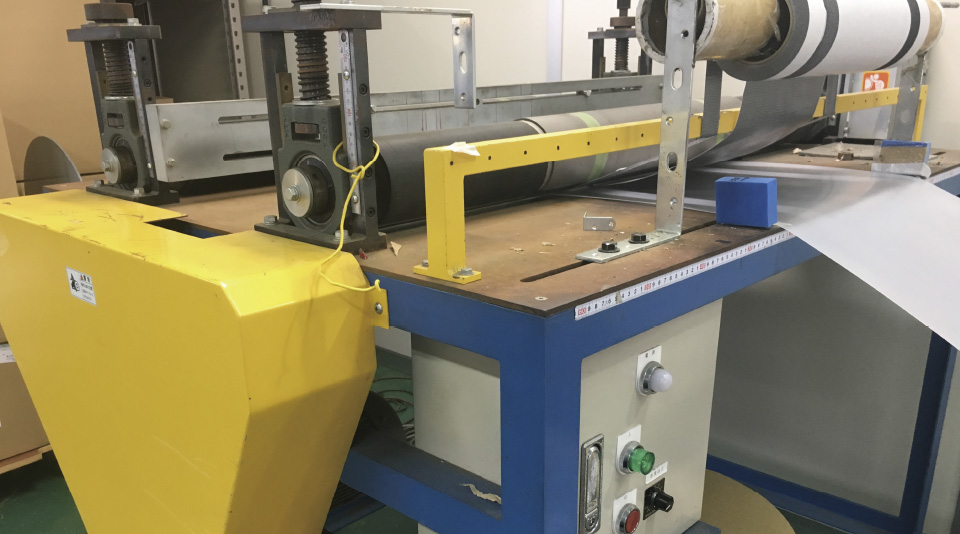

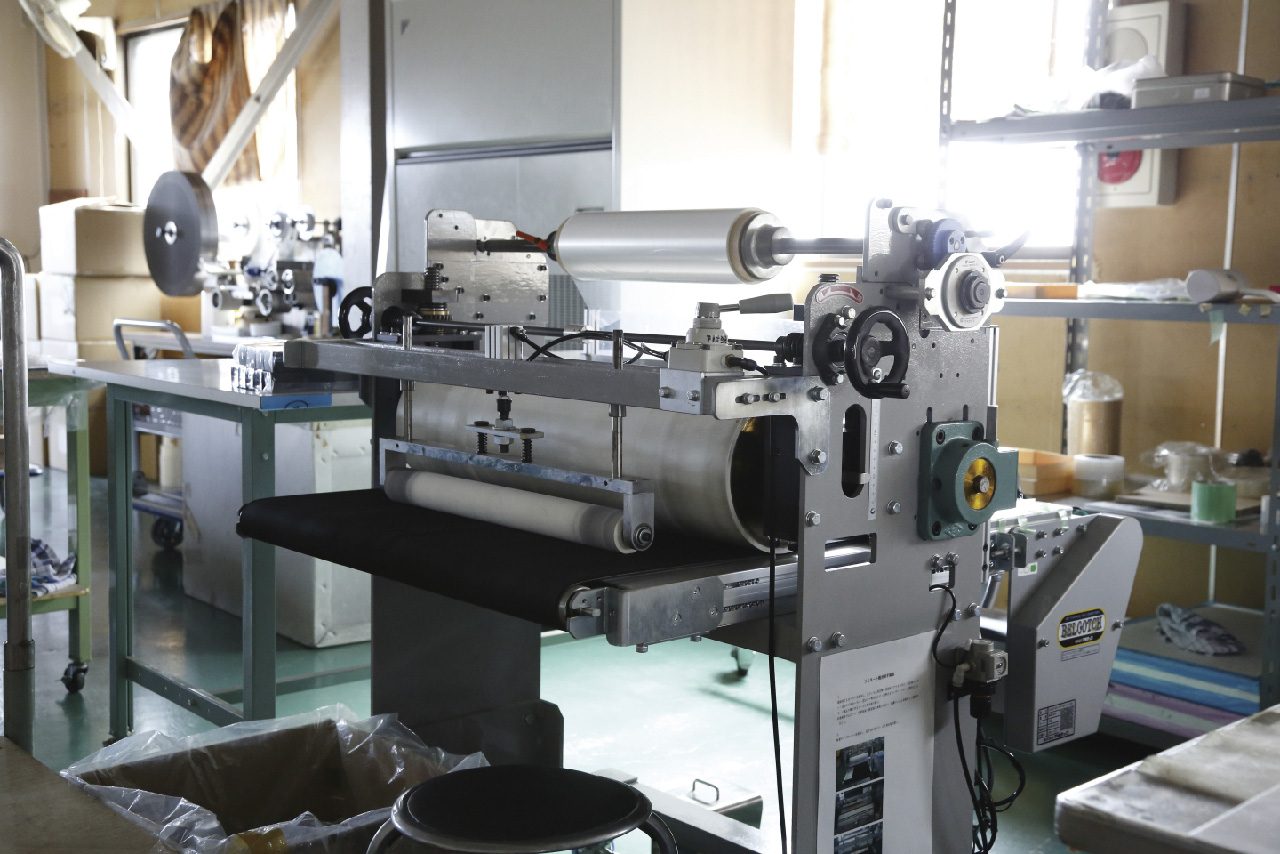

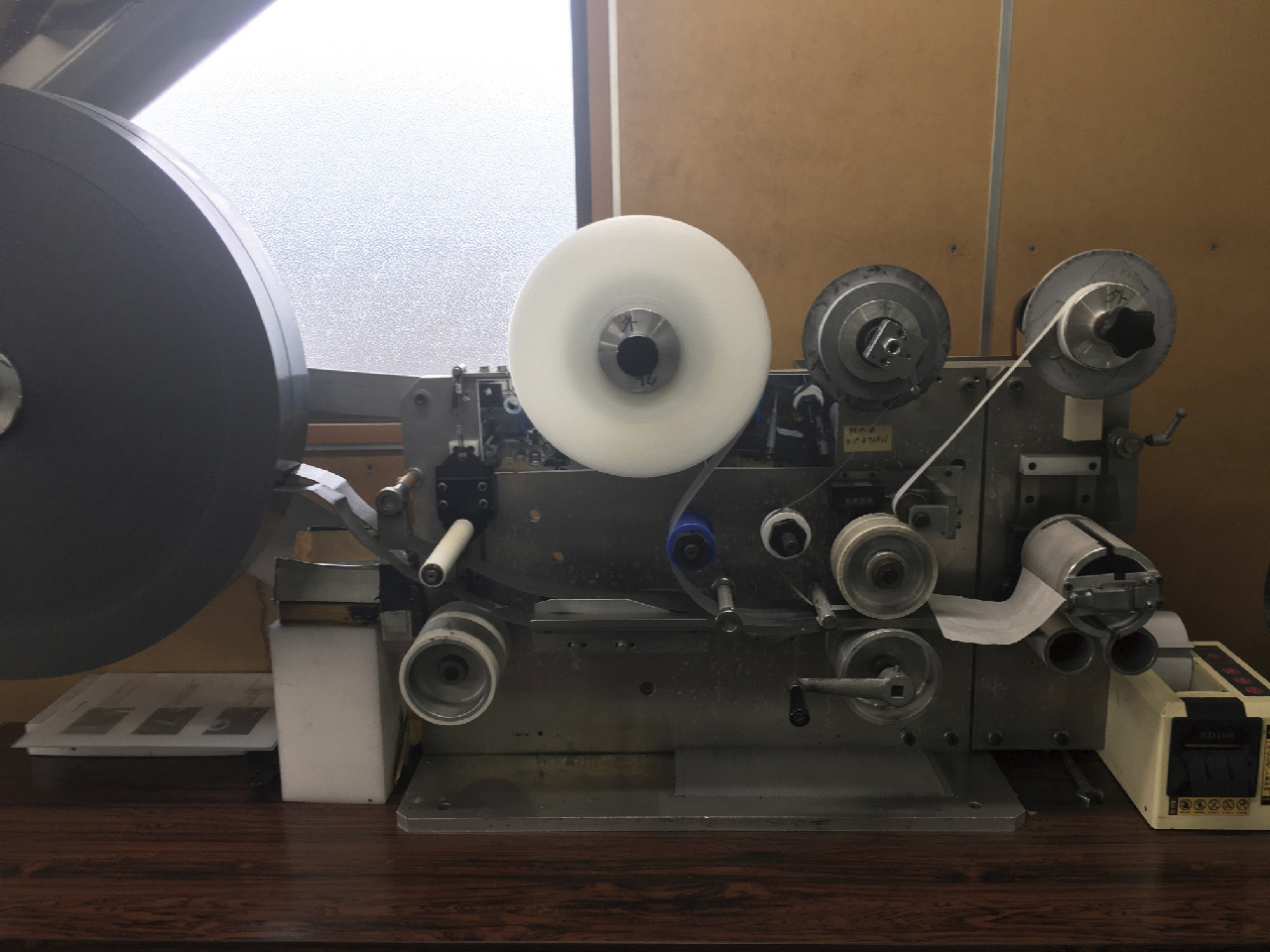

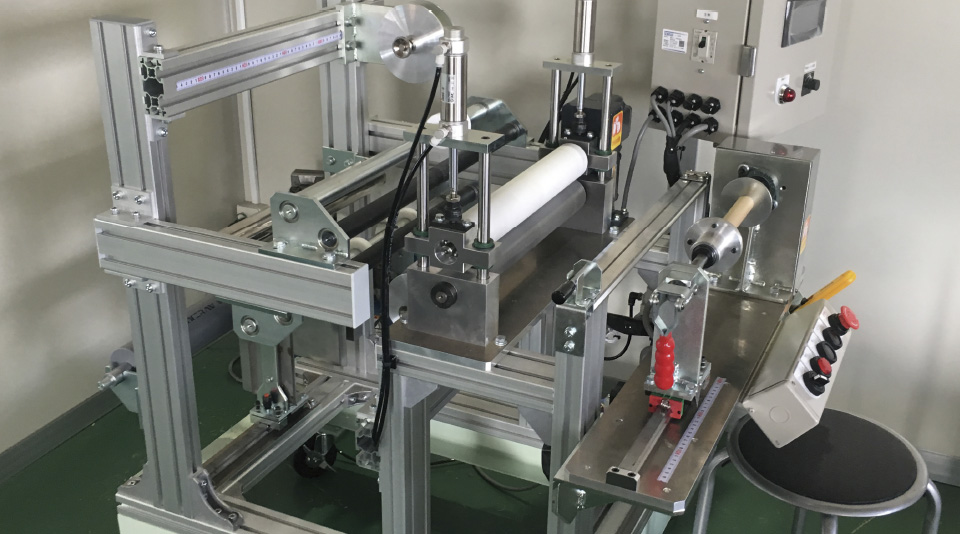

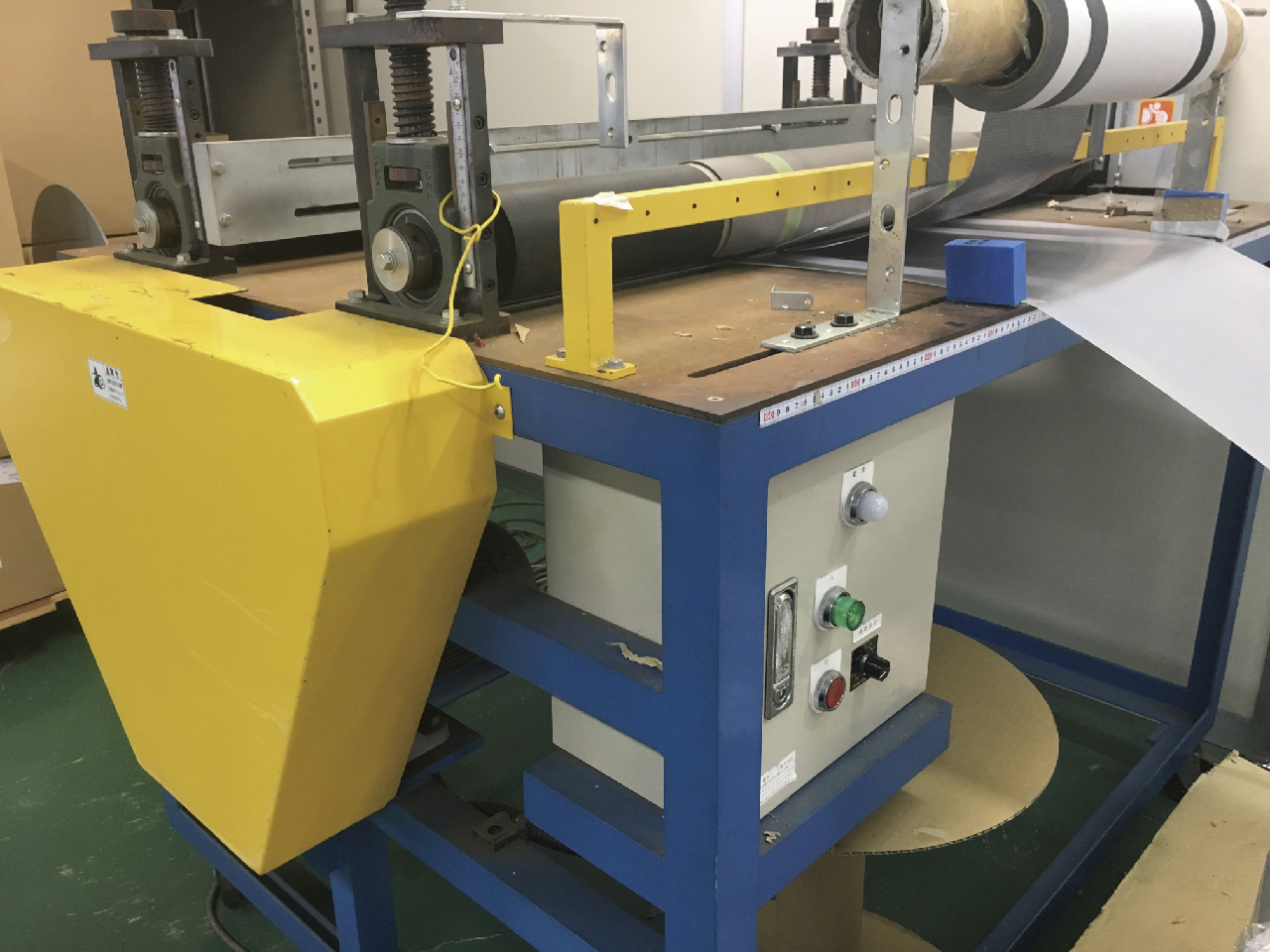

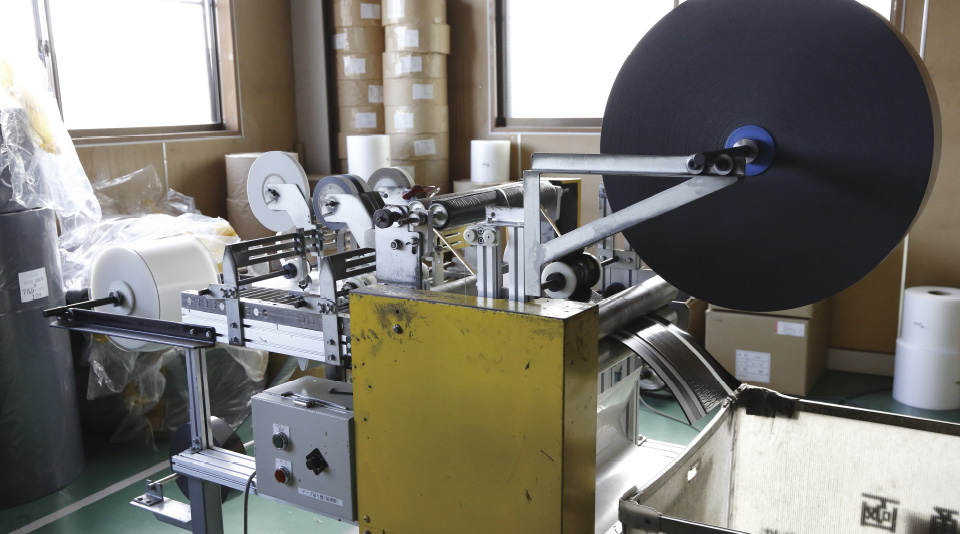

特殊設備設計

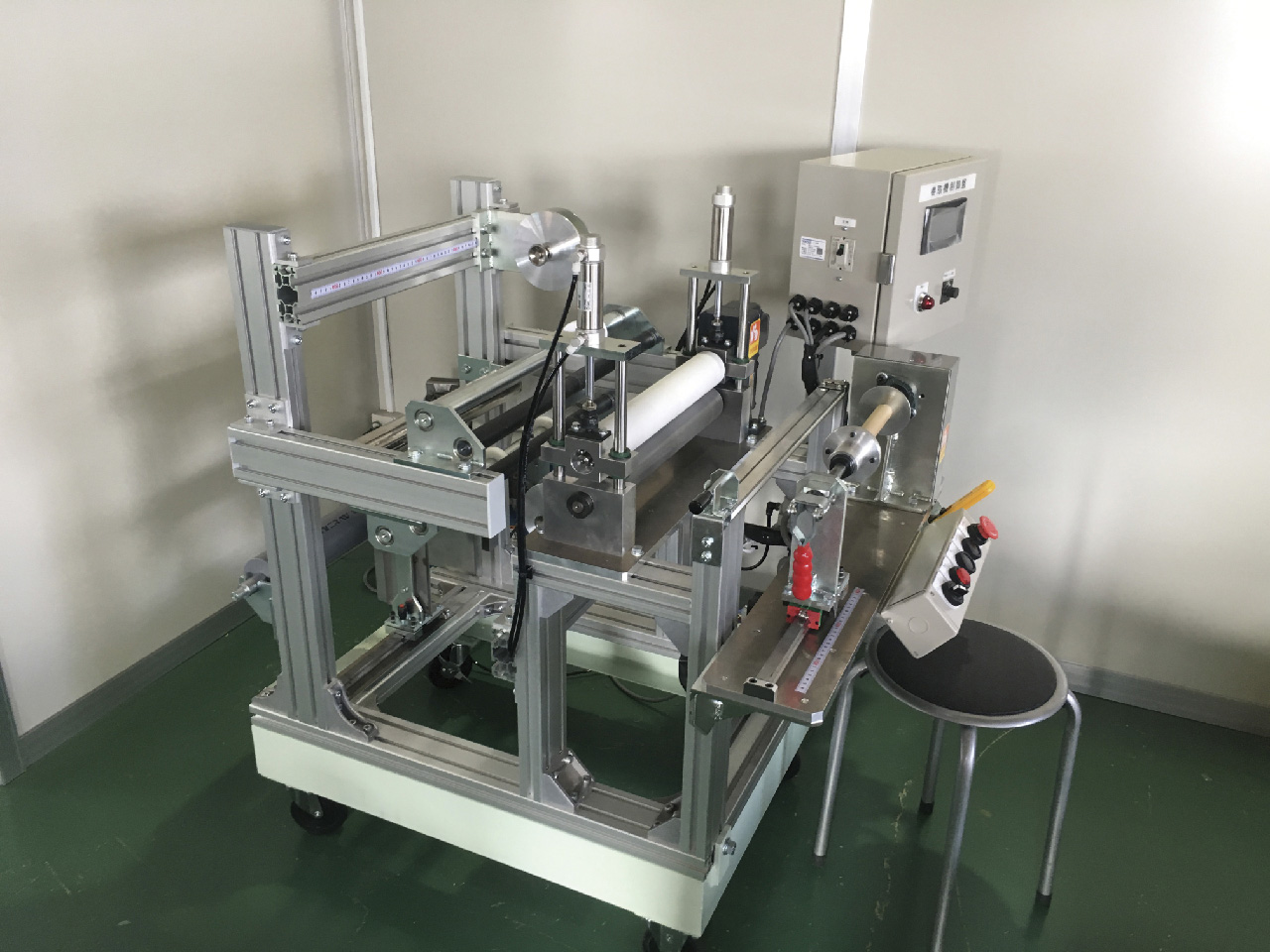

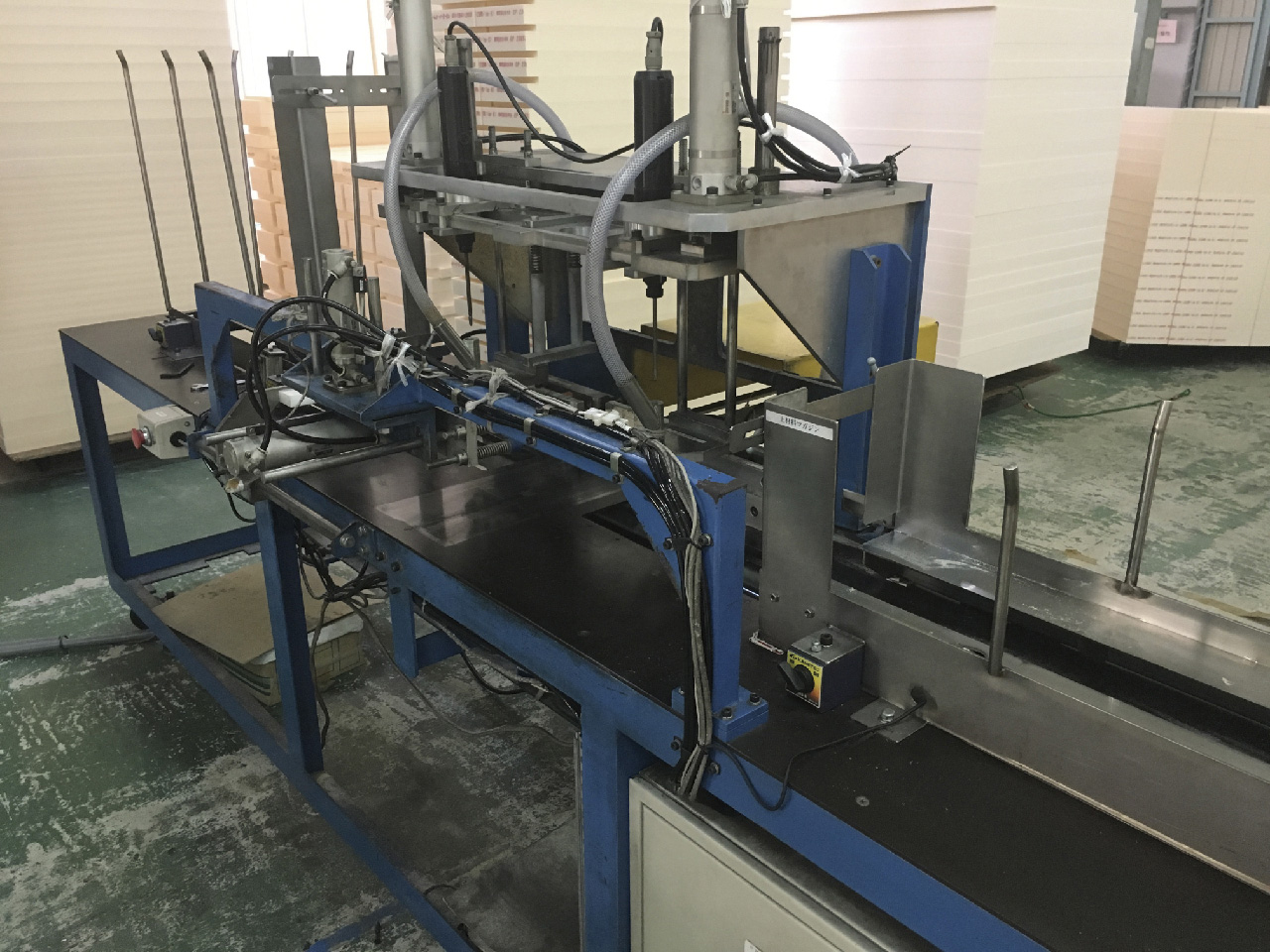

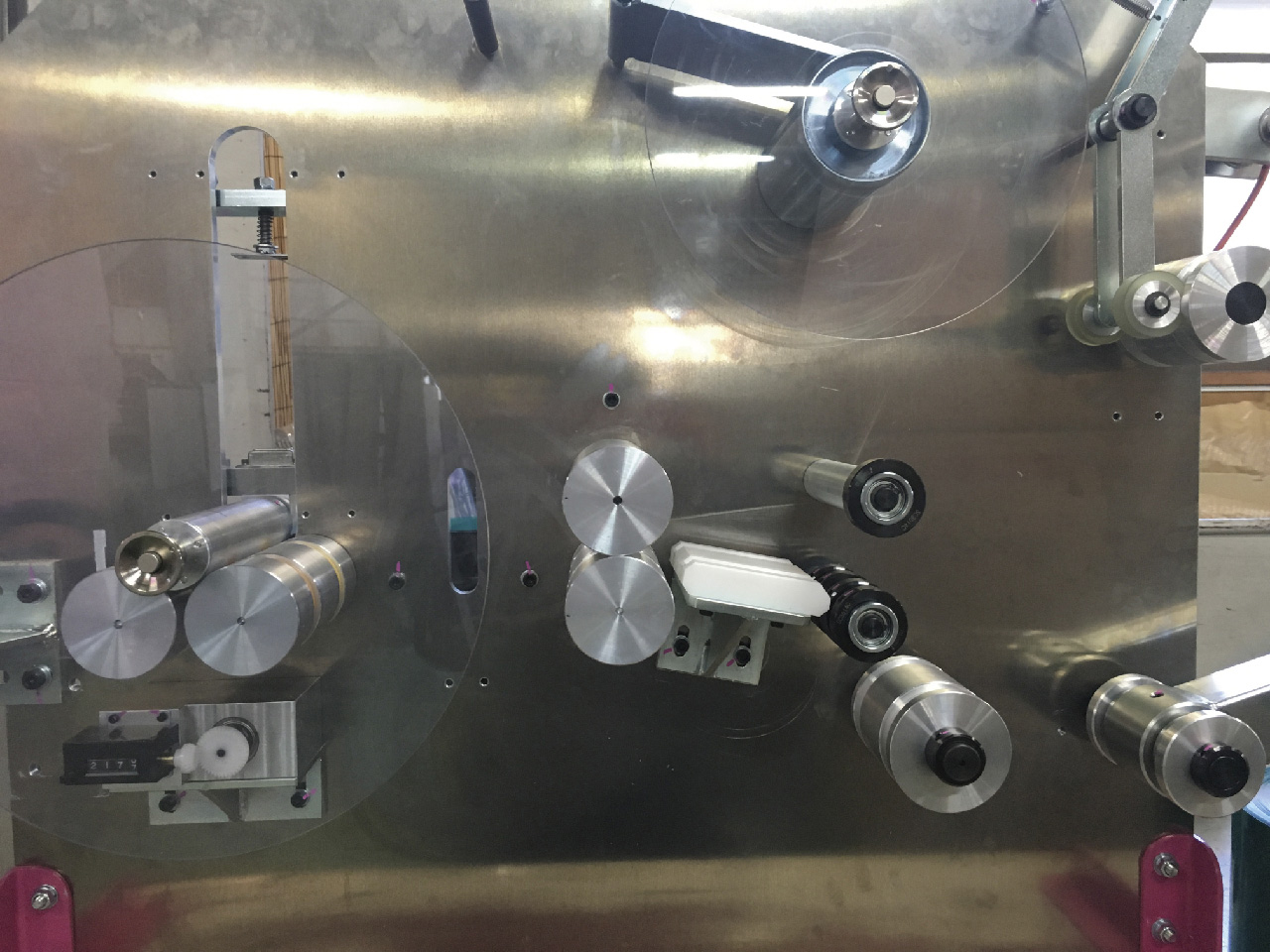

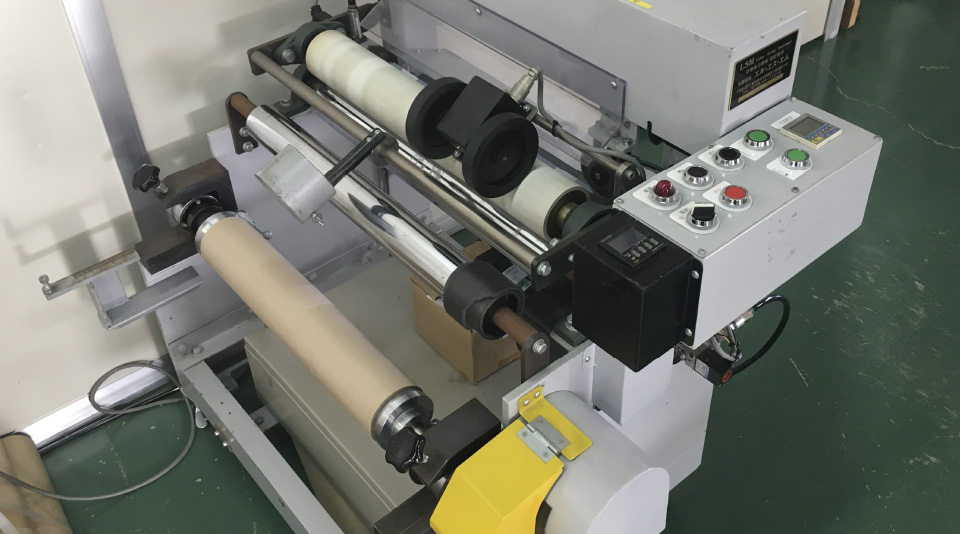

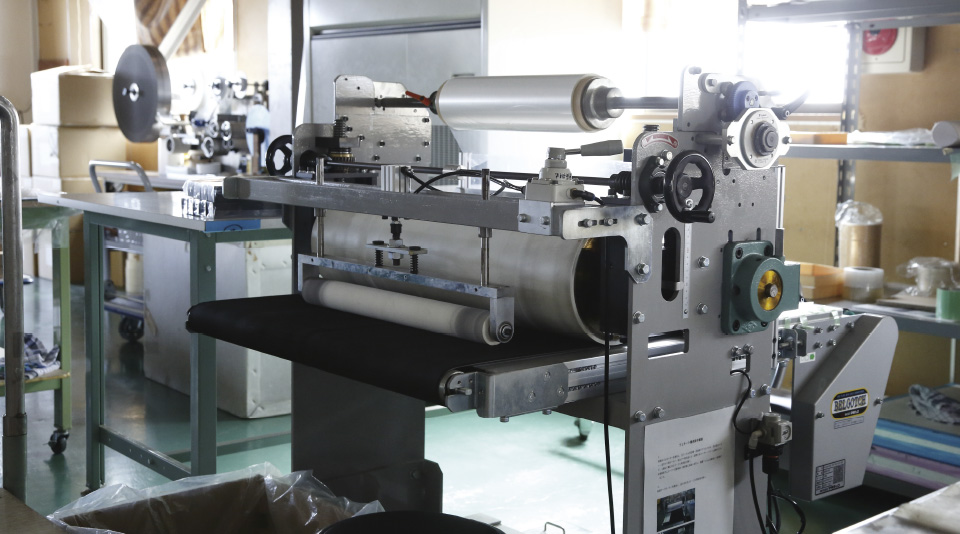

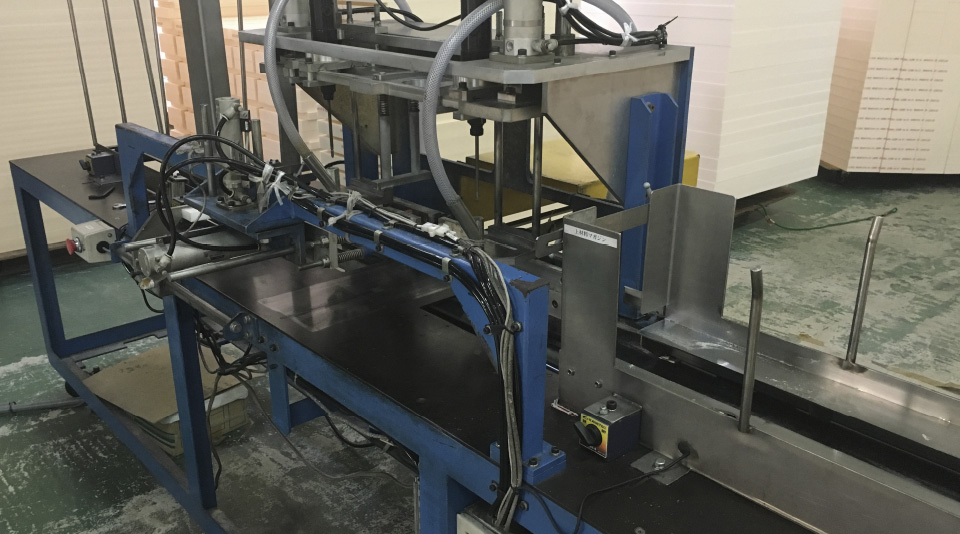

専用機械や専用治具等、生産性を上げるための設備を多数保有。自動ビス打ち、自動カット機などのシステム統連動型や、モーター駆動特殊テープ巻取、手動巻取機など多数の作製実績があります。低コストな投資で生産性向上によるVE、CR提案も可能。汎用設備も設備の改良を自社で行う事によるスペックアップも行っております。

【 制作実績設備名称例 】

  • 長尺インパルスシーラー

  • 特種自動シートカット機

  • 手動手巻設備

  • 半自動ビス打ち機

  • 自動長尺スリット機

  • 全自動ビス打ち機

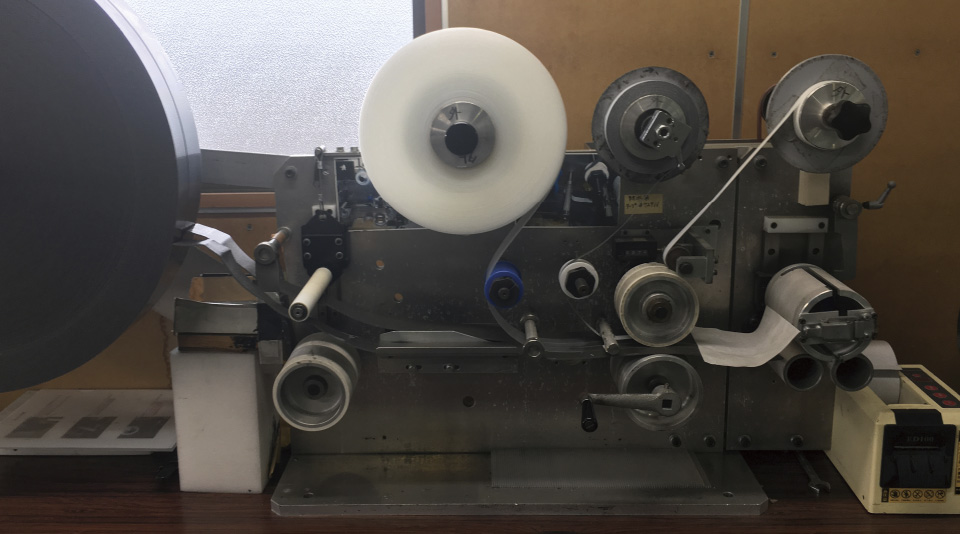

  • 自動テープ貼機

  • 長巾マスカー巻取機

  • フォーム材スリット加工機

  • 自動押出ゴム切断機

  • フィルム粘着ラミ機

  • その他設備、治具多数

【 加工設備一覧 】

設備名 保有台数 設備スペック メーカー
キョーリン

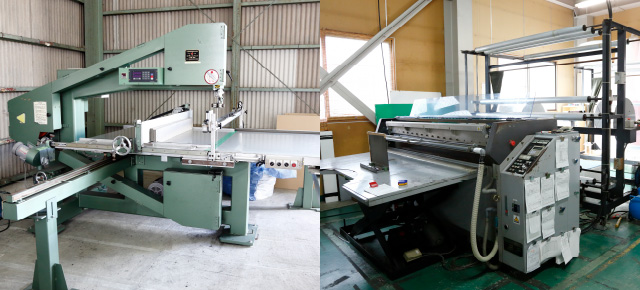

バーチカルカッター 5 最大厚み300mm　テーブル1,200mm×2,200mm 桜エンジニアリング
半自動バーチカルカッター 1 最大厚み170mm　テーブル1,110mm×1,250mm 桜エンジニアリング
丸ナイフ裁断機 1 最大厚み20mm　有効裁断巾3mm〜500mm 桜エンジニアリング
丸ナイフ裁断機SMKⅡ-1000 1 最大厚み50ｍｍ　有効裁断巾3～1,000ｍｍ 桜機械工業
順送プレス横55ton 1 最大厚み45mm　有効最大470mm〜870mm 三拓工機
クランク式プレス機33ton 1 最大厚み40mm　有効最大470mm〜740mm 坂本製造機
油圧式抜型裁断機110ton 3 最大厚み80mm　有効最大1,100mm〜1,210mm 曙機械工業
クリッカー 1 最大厚み40mm　有効最大300mm〜300mm 東機械
全自動シートロールカッター 2 有効厚み0.3〜8mm　有効スリット巾60mm〜1,500mm トマック他
水平裁断機（刃物スライサー） 1 有効スライス厚み3mm〜100mm　最大巾1,100mm アームズエンジニアリング
平型カッティングマシン／NCルーター附属 1 最大厚み100mm　テーブル1,200mm×2,000mm ACS
シート巻取り機 1 最大原反径800Ø　有効最大巾1,200mm 特種設計品
粘着シートスリッター 1 最大原反径600Ø　有効最大巾500mm 特種設計品
プロラミネーター機 1 有効最大1,200㎜×流れ 恵比寿化成
サーボクランク型抜機 60ton 1 最大厚み40㎜ 有効断裁巾 600㎜×1,100㎜ 坂本製造機
厚板ヒートラミネート機 1 最大厚み100㎜ 2層 有効最大600㎜×流れ 特殊設計品
林フォーム工業
上下可動式熱線加工機（ギロチンカッター） 4 有効最大1,250mm×2,450mm　高さ1,000mm 特種設計品
NC熱線加工機（ウルトラカッター・スーパーカッター） 2 有効最大1,000mm×2,450mm　高さ920mm テクノファースト
NC二次元熱線加工機（ナイスカッター） 1 有効最大2,000mm×2,000mm　高さ1,000mm テクノファースト
小口熱線スライサー 1 有効最大1,200mm×流れ　高さ500mm 特種設計品
自動式小口熱線カット機 2 有効最大1,000mm×1,000mm　高さ500mm テクノファースト
ベルト式熱線スライサー 2 有効最大1,250mm×流れ　高さ550mm テクノファースト
全自動熱線スライサー 1 有効最大1,250mm×流れ　高さ550mm テクノファースト
全自動丸刃ランニングソー 1 有効最大1,220mm×2,420mm　高さ100mm シンクス
3軸 NCルーターマシン 1 有効最大1,300mm×1,300mm　高さ550mm SHODA
全自動大径ロールカッターCC-1000T 1 有効最大径1,000ｍｍΦ　有効最大巾1,800ｍｍ コルテック
全自動高速ロールカッターCX-310A 1 有効最大径300ｍｍΦ　有効最大巾1,600ｍｍ コルテック
外部常設設備
パネルソー 1 最大厚み100mm　テーブル2,400mm×流れ シンクス
マシニングセンターC-4 4 最大厚み180mm　テーブル600mm×1,000mm キタムラ機械
中型マシニングNC 1 最大厚み180mm　テーブル1,000mm×1,000mm サカザキ
リワインドスリッター 3 最大原反径860Ø　有効最大巾1,300ｍｍ ニシムラ機械
ロールカッター 3 最大原反径300Ø　有効最大巾1,600ｍｍ コルテック
ロールコーター塗工機 2 最大厚み40mm　最大原反巾1,100mm（雛形紙巾1,080mm・有効1,030mm） 特種設計品
※その他、専用設備を多数保有しております。
